Confiables Herramientas de Cementación

Las herramientas de cementación Sovonex™ cubren un amplio rango de operaciones de perforación. Para alcanzar su máxima confiabilidad, cada herramienta esta especialmente diseñada para su propio grupo de aplicaciones.

En la superficie del pozo, la cabeza de cementación proporciona una conexión entre la tubería de perforación o revestidor y la línea de cementación. Alberga uno o dos impulsadores de tampón y puede ser extendida con una esfera de caída positiva para su uso en completaciones con colgadores hidráulicos.

Diseñada para aplicaciones de alta presión, las cabezas de cementación Sovonex™ son aplicables para la mayoría de los trabajos de cementación.

Tipos de Cabeza de Cementación

• Cabeza de Cementación con tubería de perforación para cementación por sarta interna
• Cabeza de Cementación con tubería de revestimiento con un juego de tuberías sencillo o doble

Características

• Las poleas permiten la rotación del juego de tuberías durante la cementación
• Indicador que señala la liberación de la tubería
• Adaptador de rápido ensamblaje para una instalación más rápida.

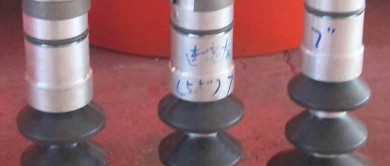

El impulsador de tapón, también conocido como una tubería tipo dardo, es liberado desde la superficie y bombeado hacia debajo de la tubería de perforación. Éste separa el cemento del fluido de perforación, limpia la tubería y finalmente se fija en la tubería limpiadora localizada al final de la herramienta de asentamiento del colgador.

Los impulsadores de tapón Sovonex™ cuentan con un diseño no giratorio que reduce el tiempo sin perforar luego de cementar. Es ideal para pozos altamente desviados debido al diseño especial de las aletas del limpiador.

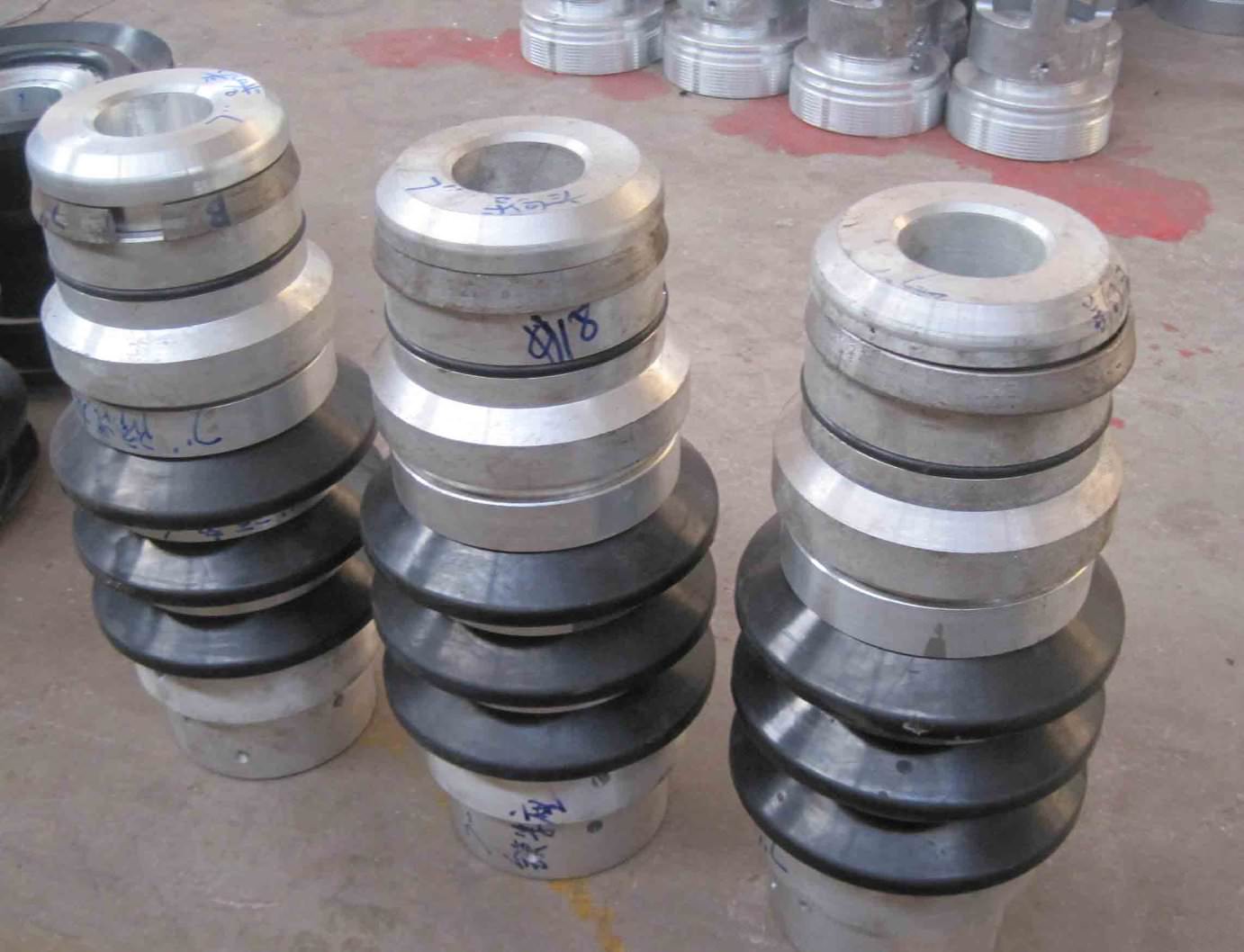

Se encuentra localizada en el extremo de la herramienta de asentamiento del colgador y es bombeada hacia abajo de la tubería cuando la tubería tipo dardo se fija en ella. La tubería limpiadora actúa como una barrera entre el cemento líquido y el fluido desplazado y limpia el diámetro interno de la tubería.

Las tuberías limpiadoras Sovonex™ cuentan con un mecanismo no giratorio para facilitar la salida de la tubería de perforación. Varios diseños de aletas del limpiador se encuentran disponibles para una operación eficiente en hoyos de diferentes diámetros.

El collar de asentamiento forma parte de la zapata en el ensamblaje hidráulico del colgador y consiste de los siguientes componentes:

• Un asiento de cizalla (asiento de bola) en el cual la bola de asiento se fija para permitir la aplicación de presión diferencial a las herramientas de accionamiento hidráulico anteriores. El incremento en la presión corta el asiento y restaura la circulación.
• Un mecanismo de cierre para la tubería limpiadora que la sella cuando la cementación ha finalizado.

Como todos nuestros equipos de flotación, los collares de asentamiento Sovonex™ son fabricados de acero de la misma alta calidad que nuestras tuberías de revestimiento API. Diseñados para una extra precisión, el asiento de bola se corta exactamente a la presión especificada.

Con la tubería limpiadora asentada, el collar de asentamiento proporciona un sello de alta presión, y confiable, impidiendo el retorno del fluido de cementación a la tubería.

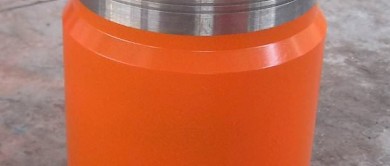

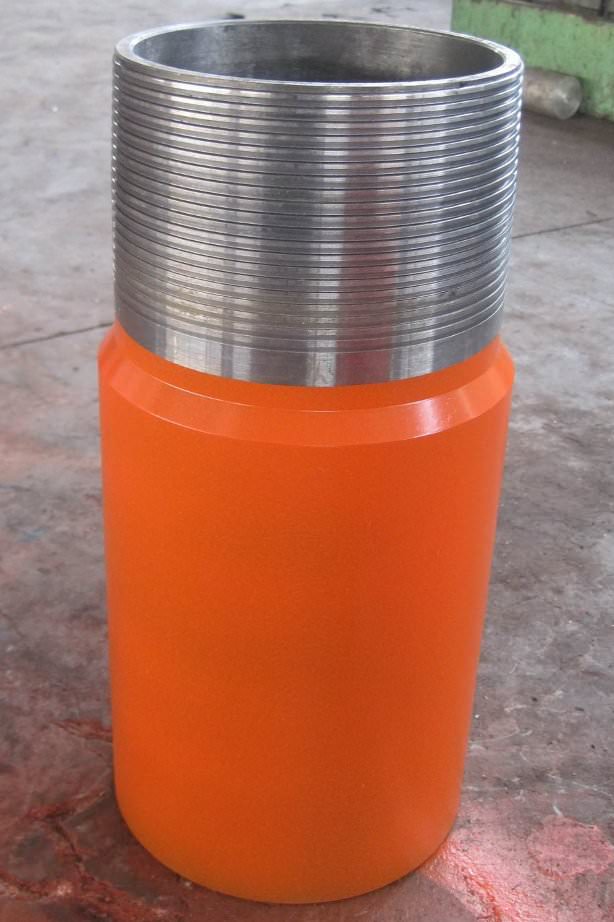

Ubicado por encima de la zapata flotadora como parte del equipo de la zapata, el cuello flotador proporciona un punto de parada al tapón de cemento luego de ser aplicado. En completaciones con tuberías cortas de revestimiento es usado en conjunto con un ensamblaje de colgador mecánico.

Los cuellos flotadores Sovonex™ proporcionan una alta velocidad de flujo durante la cementación y un sello confiable en la tubería de revestimiento después del asentamiento del tapón de cemento. Una versión de doble válvula se encuentra disponible proporcionando un sello aún más fuerte.

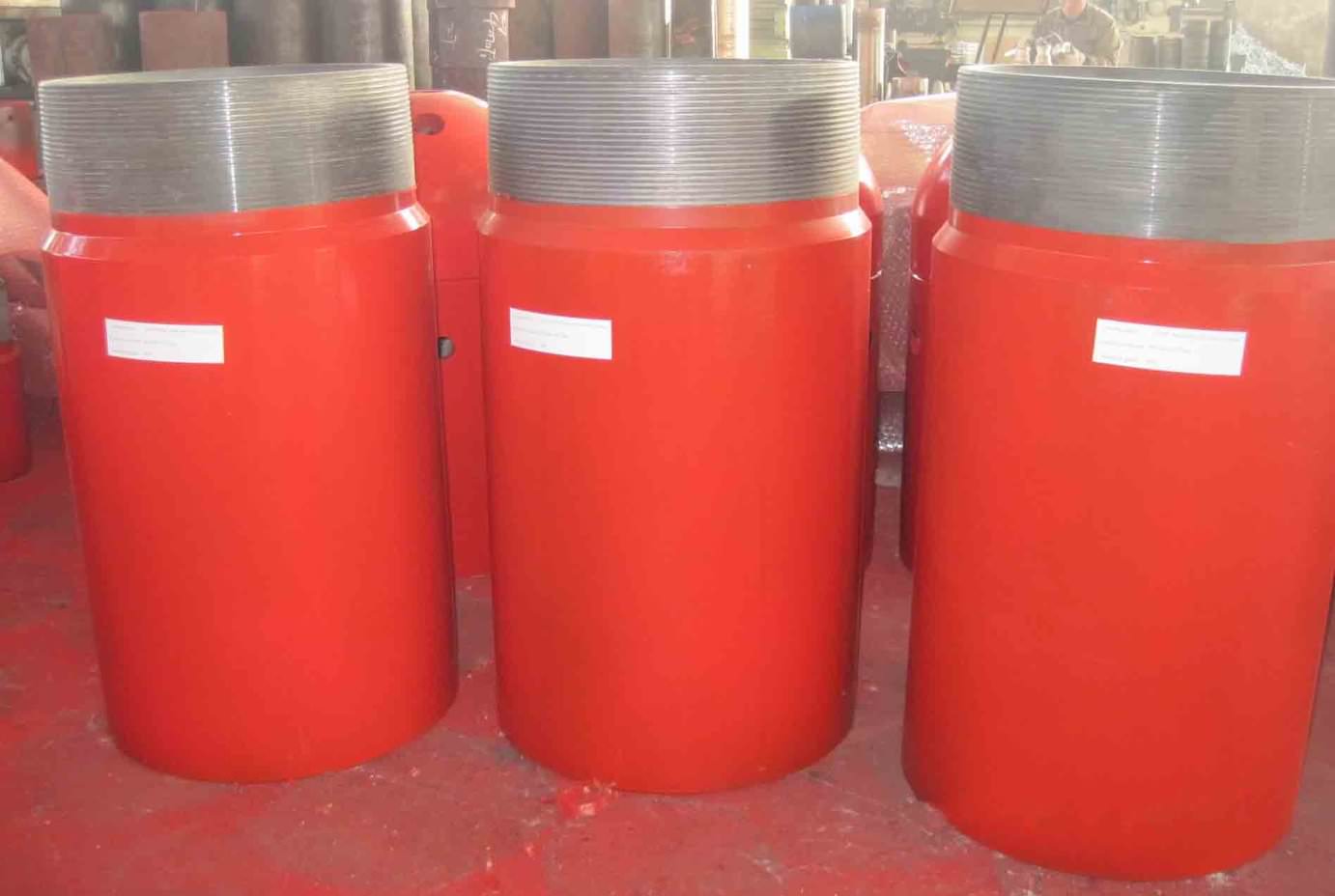

Para la cementación de tuberías de gran diámetro se recomienda utilizar uno de nuestros cuellos flotadores tipo puñal que permiten penetrar la tubería de perforación directamente en el cuello flotador.

Ubicada en el extremo del equipo de la zapata, ésta guía la sarta de tubería de revestimiento hoyo abajo y contiene una válvula de contrapresión que impide el flujo de cualquier fluido hacia la tubería de revestimiento.

Las zapatas flotadoras Sovonex™ tienen un diseño cónico que facilita la instalación de la tubería de revestimiento de manera considerable.
Se encuentran disponibles en versiones de válvula unica o doble para su uso en ambientes con alta contrapresión. Cuenta con una rápida capacidad para retirar la tubería de perforación y reducir el tiempo no productivo.

Para la cementación de tuberías de revestimiento de grandes diámetros recomendamos usar una de nuestras zapatas flotadoras tipo puñal que permite la penetración de la tubería de perforación directamente dentro de la zapata flotadora.

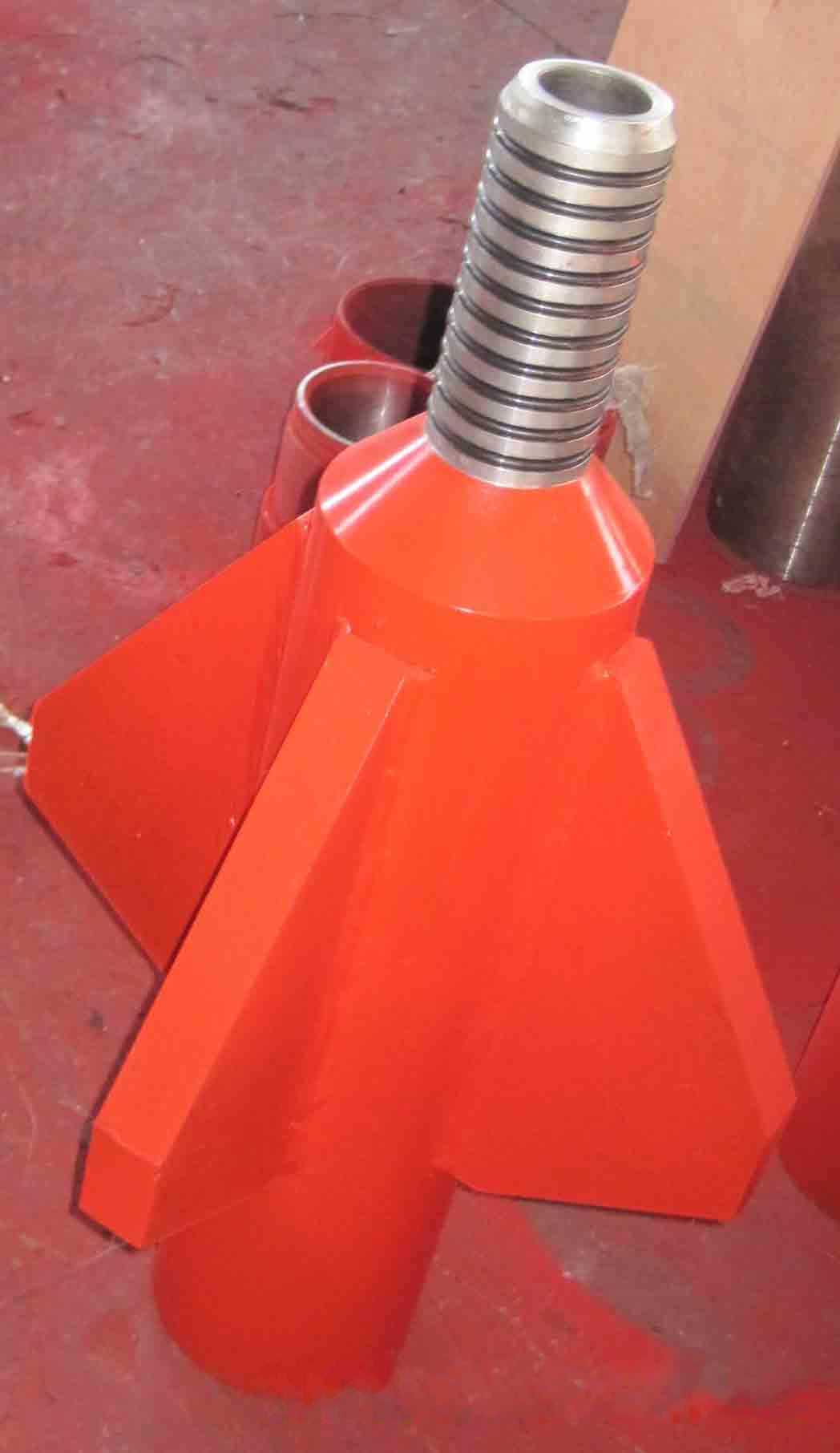

Equipos de flotación dentro de la sarta pueden ahorrar tiempo y dinero al cementar tuberías de revestimiento de gran diámetro. En conjunto con un adaptador tipo puñal, la tubería de perforación es conectada directamente al cuello flotador tipo puñal o zapata, evitando la necesidad de

Durante la cementación con sarta interna, la tubería de perforación esta conectada directamente al cuello o zapata flotadora tipo puñal a través de un adaptador. El cemento se envía a través de la tubería de perforación en vez de a través del gran diámetro de la tubería de revestimiento.

Esta construcción proporciona las siguientes ventajas:

• Cálculo más preciso del volumen de cemento posible
• Reducción del tiempo de desplazamiento de la cementación
• Pueden ser utilizados tapones de cemento más pequeños
• Salida de los componentes de perforación más pequeños de manera más fácil y más rápida

Cuando una sarta de tubería corta de revestimiento existente necesita ser extendida hacia el hoyo o al cabezal del pozo, un niple de asentamiento complementario es conectado a la parte superior de la tubería corta de revestimiento para sellar el mismo.

Los ensamblajes de tuberías complementarias proporcionan un área extra larga de sello que consiste en varias filas de anillos de vidrio de molibdeno sellado y mangos de goma. También se encuentran disponibles con empaques integrados para usar en pozos con alta presión, de hasta 10,000 psi (69Mpa).
